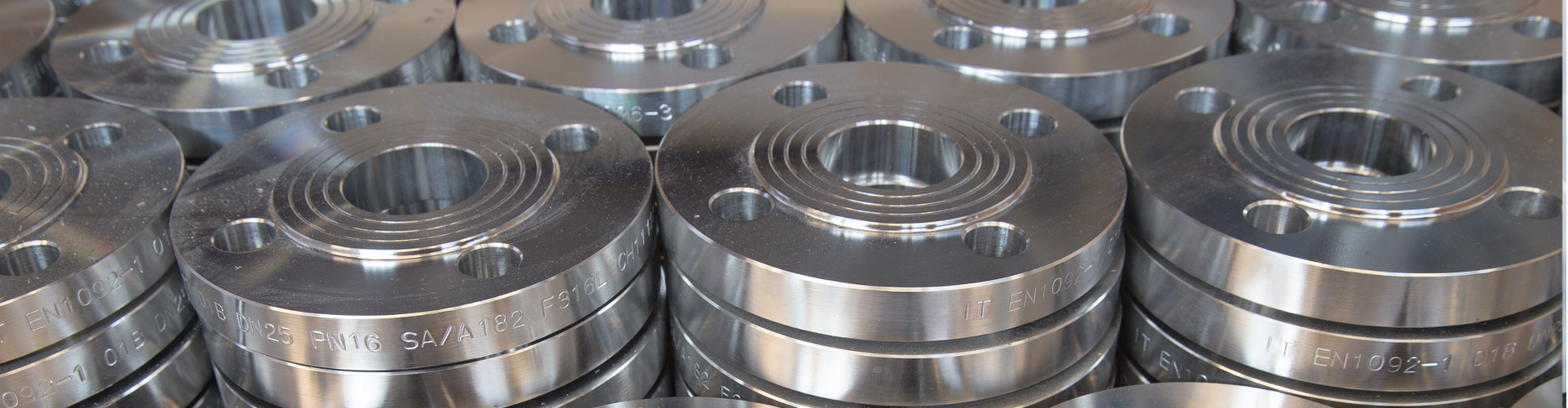

Flansche werden in Form von Vorschweißflanschen, Blindflanschen, losen Flanschen, glatten Flanschen oder Gewindeflanschen zum Verbinden von Rohrleitungen oder zum Befestigen von Armaturen wie Überströmventile, Druckminderer und Sicherheitsventile innerhalb von Rohrsystemen verwendet.
Glatter Flansch aus Edelstahl 1.4541 DN80 nach Flansch DIN PN10/16 EN1092-1 Typ 01 A
Blindflansch aus Edelstahl 1.4541 DN25 nach Flansch DIN PN10/16/25/40 EN1092-1 Typ 05 A
Vorschweißflansch DN50 nach Flansch DIN PN10/16 EN1092-1 Typ 11 B1 aus Edelstahl 1.4541
Flansch aus Stahl C22.8 / P250GH blank DN50 nach Flansch DIN PN10/16 EN1092-1 Typ 11 B1
Gewindeflansch aus Edelstahl 1.4571 DN20 nach Flansch DIN PN40 EN1092-1 Typ 13 B1
Vorschweißflansch DN25 nach Flansch DIN PN10/16/25/40 EN1092-1 Typ 11 B1 aus Edelstahl 1.4541
Blindflansch aus Edelstahl 1.4541 DN50 nach Flansch DIN PN10/16 EN1092-1 Typ 05 A
Gewindeflansch aus Stahl C22.8 / P250GH blank DN50 nach Flansch DIN PN16 EN1092-1 Typ 13 B1
Flansche werden als lösbare und wiederverwendbare Verbindungselemente im Rohrleitungsbau eingesetzt. Diese werden oft an das Rohr oder den Körper eines Ventils geschweißt. Die Löcher zweier Flansche werden durch Schrauben, Muttern und Unterlegscheiben miteinander verbunden. Damit zwischen den Flanschverbindungen keine Flüssigkeit austreten kann, sind mittig zusätzliche Flanschdichtungen angebracht.
Der Gewindeflansch wird mittels eines Gewindes mit dem Rohr verschraubt und dann mit Schrauben am gegenüberliegenden Flansch weiter fixiert. Der Überwurfflansch wird mit dem anzuschließenden Element (Rohr / Armatur mit Schweißenden) verschweißt und dann mit Schrauben am Gegenflansch verschraubt. Ein Blindflansch hat kein Loch in der Mitte und wirkt daher wie ein Rohrende als sogenannter Verschluss. Der glatte und loser Flansch wird auf das Rohr geschoben und abschließend verschweißt.
Einfacher Anschluss von Edelstahl-Sicherheitsventilen, Druckminderern und Entlastungsventilen dank zahlreicher Flanschvarianten. Die Flanschtypen sind entweder aus poliertem C22,8-Stahl, verzinktem C22,8-Stahl oder Edelstahl 1.4541. Je nach Typ können die Flansche für einen Nenndruck von PN10, PN16, PN25 und PN40 gewählt werden. Die Nennweiten reichen von DN15 bis DN400. Alle Flanschtypen entsprechen der Norm EN1092-1 für Stahlflansche. Die Dichtfläche wird nach Formblatt B1 ausgeführt. Vorschweißflansch entsprechen dem Standardtyp 11, Blindflansche dem Typ 5, Gewindeflansche mit Bund dem Typ 13, glatter Flansch dem Typ 01 und loser Flansch dem Typ 02 oder Typ 04.
Schwierigkeiten bei der Auswahl? Gerne unterstützen wir Sie bei der Auswahl des passenden Flanschtyps für Ihre Fittinge oder Armaturen. Benötigen Sie andere Beschläge? Selbstverständlich können wir Ihnen auch das passende Anschlussset und die dazugehörigen Flanschdichtungen anbieten. Je nach Druckbereich und Nennweite der Anwendung haben die Flansche eine unterschiedliche Anzahl an Befestigungslöchern.
Die Bestellung von Überwurfflanschen, Blindflanschen, Losflanschen, Planflanschen oder Gewindeflanschen im NieRuf Onlineshop ist ganz einfach und bequem.
