SF04120306
Sicherheitsventil gasdichte Haube, Faltenbalg DN32/DN50 SF04, PTFE, mit Anlüfthebel
- Lieferzeit
- 3
Zubehör
Verbindungsset Flansch/Flansch DN32 - 1 1/4" Zoll für Flansch PN10/16/25/40 Edelstahl
CHF 7.69 inkl. Mwst.
Verbindungsset Flansch/Flansch DN50 - 2" Zoll für Flansch PN10/16/25/40 Edelstahl
CHF 7.69 inkl. Mwst.
Flanschdichtung DN50 PN10/16/25/40 61x107x2 Klingersil C 4400
CHF 3.50 inkl. Mwst.
Flanschdichtung DN32 PN10/16/25/40 43x82x2 Klingersil C 4400
CHF 4.97 inkl. Mwst.
Flansch DN50 PN10/16 EN1092-1 11 B1 1.4571
CHF 52.46 inkl. Mwst.
Flansch DN32 PN10/16/25/40 EN1092-1 11 B1 1.4571
CHF 39.00 inkl. Mwst.
Zertifikate
Fragen zum Artikel?
Unser Mitarbeiter Pascal Brunn
hilft Ihnen gerne weiter
Downloads

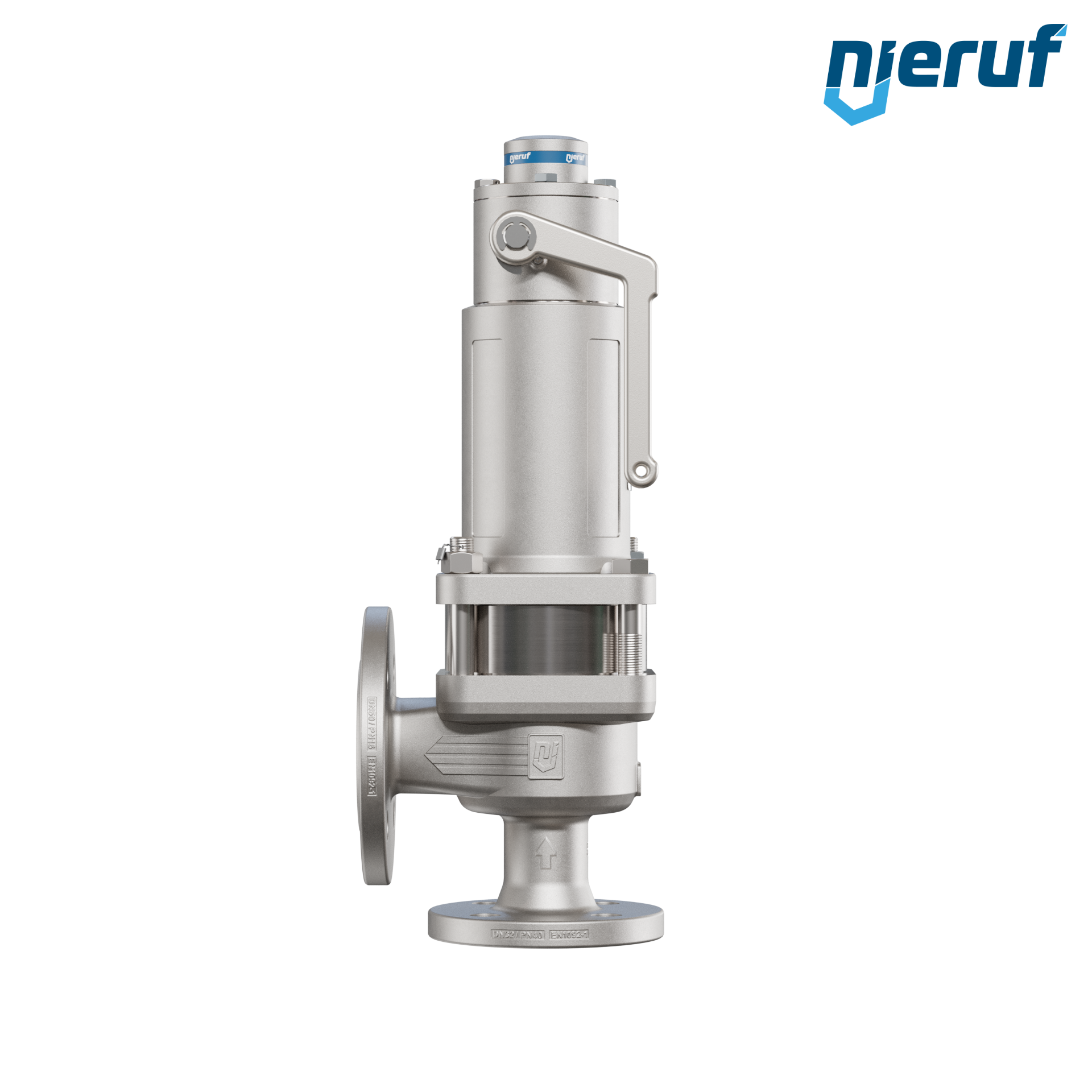

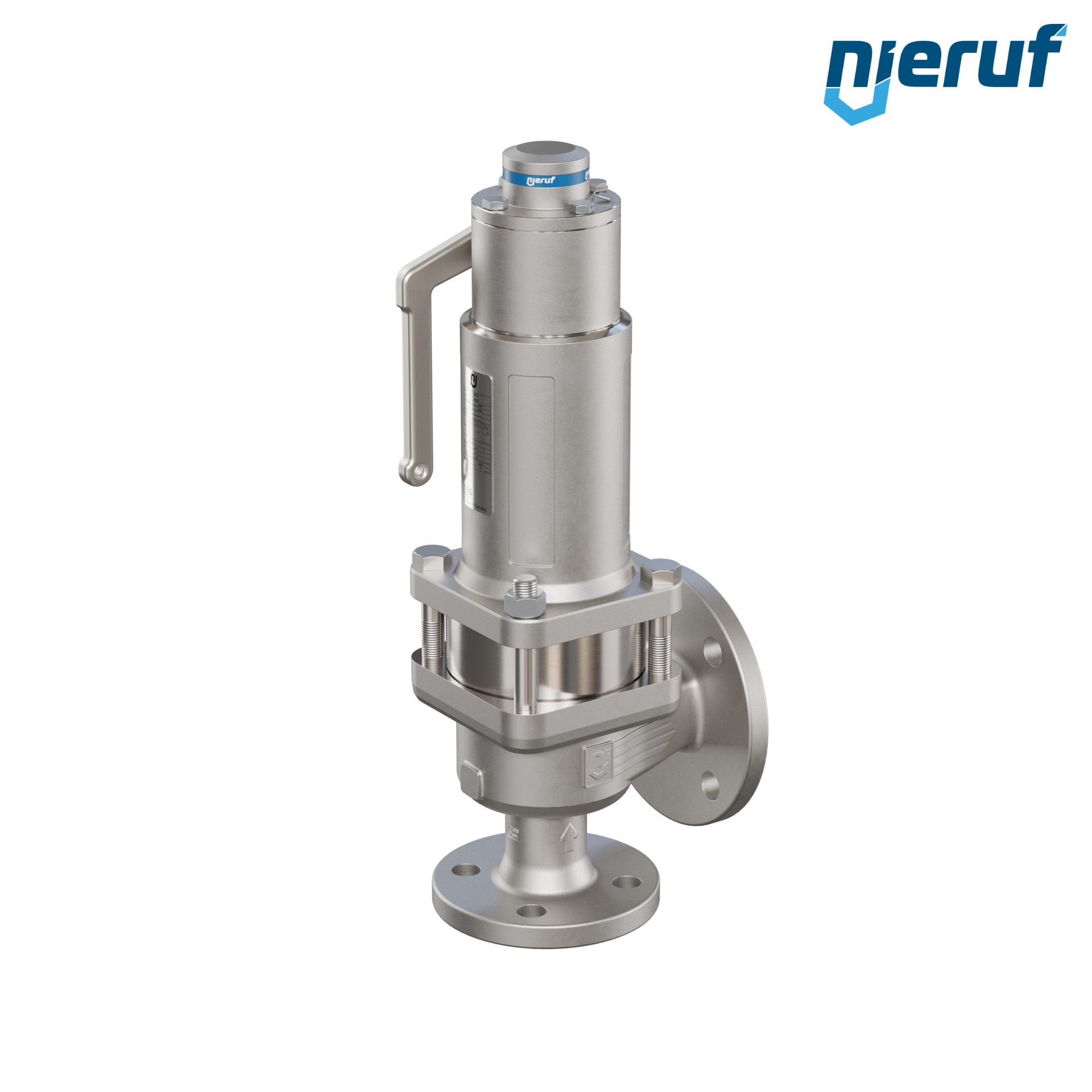

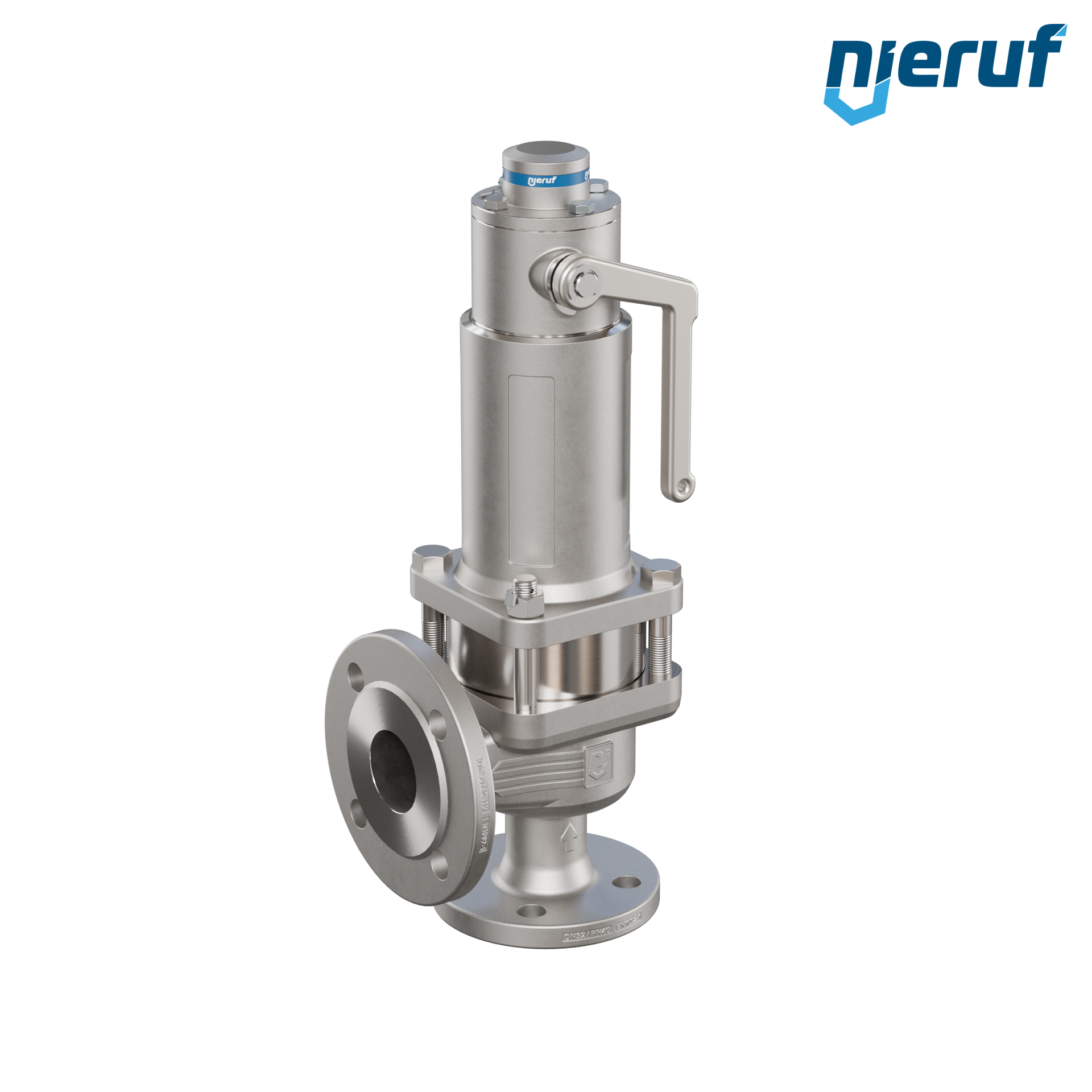

Sicherheitsventil gasdichte Haube, Faltenbalg DN32/DN50 SF04, PTFE, mit Anlüfthebel
Sicherheitsventil DN32/DN50 SF04 mit Faltenbalg & gasdicht aus Edelstahl 1.4408 Dichtung PTFE Einstelldruck 0,5 - 40,0 bar mit Anlüfthebel
| Produkt | Flansch-Sicherheitsventil |
|---|---|
| Typ | SF04 |
| Hersteller | NieRuf |
| Nennweite | DN32/DN50 |
| d0 | 29,3 mm |
| Anschluss | Flanschanschluss nach DIN EN 1092-1 Eingang PN40 / Ausgang PN16 |
| Dichtung | PTFE |
| Medium | flüssige und gasförmige Medien |
| Temperatur | -60°C bis +225°C |
| Einstelldruck | 0,5 - 40,0 bar |
| Bauform | mit Faltenbalg & gasdichter Federhaube |
| Werkstoff | Edelstahl 1.4408 |
| Anlüftung | mit Anlüfthebel |
| Bauteilkennzeichnung | TÜV-SV-2094 D/G/F |
| Anforderungen | nach DIN ISO 4126-1, DGR 2014/68/EU, VdTÜV-Merkblatt SV100, AD2000-A2 |
| Einbaulage | senkrecht mit Federhaube nach oben |
| SIL-Bewertung | SIL 3 (auf Anfrage) |
| Produktmerkmal 1 | Vollhub- Sicherheitsventil als D/G Ventil | Normalhub- Sicherheitsventil als F Ventil |
| Produktmerkmal 2 | mit Faltenbalg & gasdichter Federhaube für Applikationen mit Gegendruck. Feder und gleitende Teile sowie die Umgebung vor Einflüssen des Mediums geschützt. |
Schnell und einfach die Leistungsbeschreibung unserer Armaturen in Ihren Ausschreibungstext oder Leistungsverzeichnis übernehmen.
Untenstehendes Textfeld einfach kopieren und in Ihre Ausschreibung einfügen.
Sicherheitsventil gasdichte Haube, Faltenbalg DN32/DN50 SF04, PTFE, mit Anlüfthebel
Artikel-Nr.
: SF04120306
Produkt:
Flansch-Sicherheitsventil
Typ:
SF04
Hersteller:
NieRuf
Nennweite:
DN32/DN50
d0:
29,3 mm
Anschluss:
Flanschanschluss nach DIN EN 1092-1 Eingang PN40 / Ausgang PN16
Dichtung:
PTFE
Medium:
flüssige und gasförmige Medien
Temperatur:
-60°C bis +225°C
Einstelldruck:
0,5 - 40,0 bar
Bauform:
mit Faltenbalg & gasdichter Federhaube
Werkstoff:
Edelstahl 1.4408
Anlüftung:
mit Anlüfthebel
Bauteilkennzeichnung:
TÜV-SV-2094 D/G/F
Anforderungen:
nach DIN ISO 4126-1, DGR 2014/68/EU, VdTÜV-Merkblatt SV100, AD2000-A2
Einbaulage:
senkrecht mit Federhaube nach oben
SIL-Bewertung:
SIL 3 (auf Anfrage)
Produktmerkmal 1:
Vollhub- Sicherheitsventil als D/G Ventil | Normalhub- Sicherheitsventil als F Ventil
Produktmerkmal 2:
mit Faltenbalg & gasdichter Federhaube für Applikationen mit Gegendruck. Feder und gleitende Teile sowie die Umgebung vor Einflüssen des Mediums geschützt.
Zubehör
Flanschdichtung DN32 PN10/16/25/40 43x82x2 Klingersil C 4400
Lieferzeit: ab Lager
Flanschdichtung DN50 PN10/16/25/40 61x107x2 Klingersil C 4400
Lieferzeit: ab Lager
Verbindungsset Flansch/Flansch DN32 - 1 1/4" Zoll für Flansch PN10/16/25/40 Edelstahl
Lieferzeit: ab Lager
Verbindungsset Flansch/Flansch DN50 - 2" Zoll für Flansch PN10/16/25/40 Edelstahl
Lieferzeit: ab Lager
