SF06100204

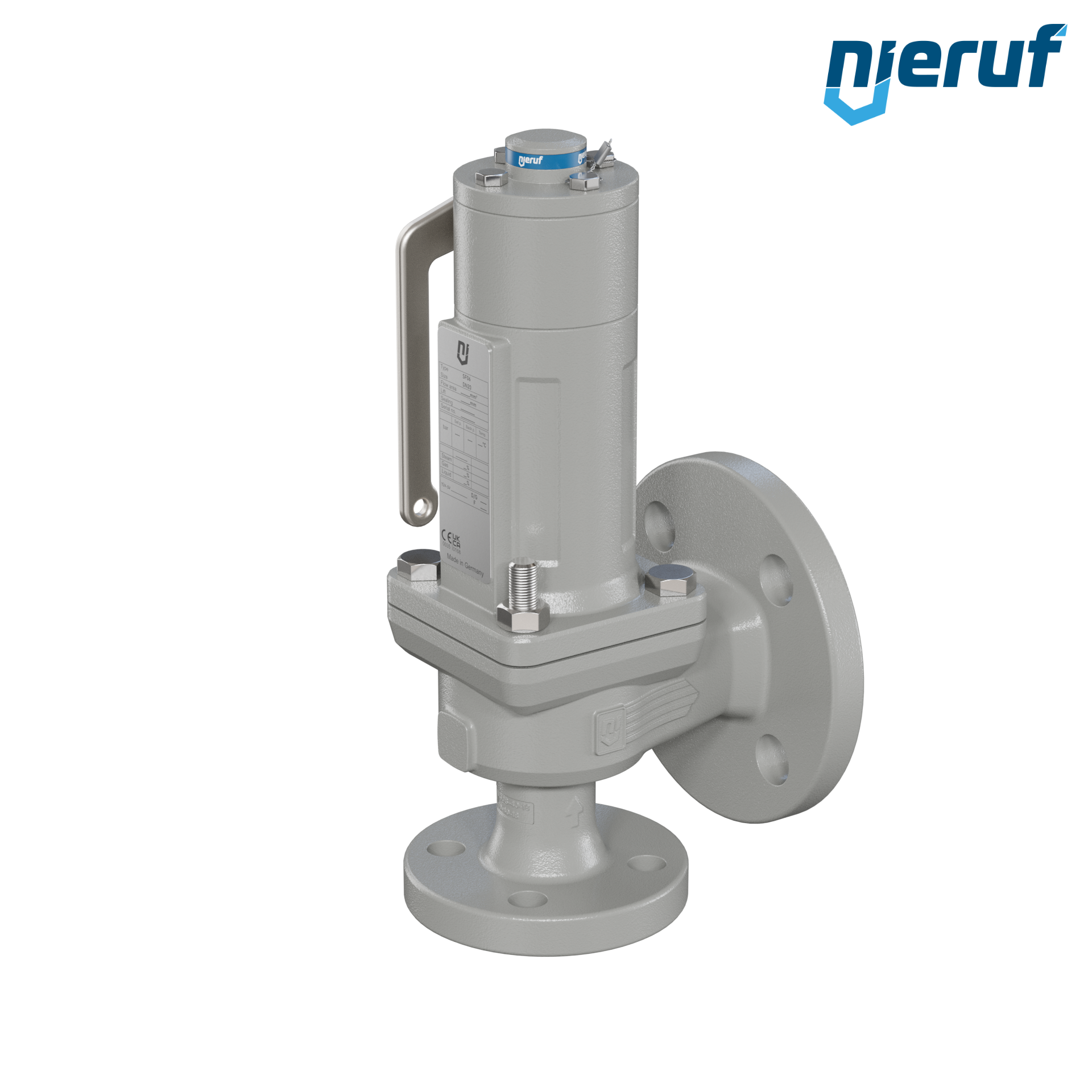

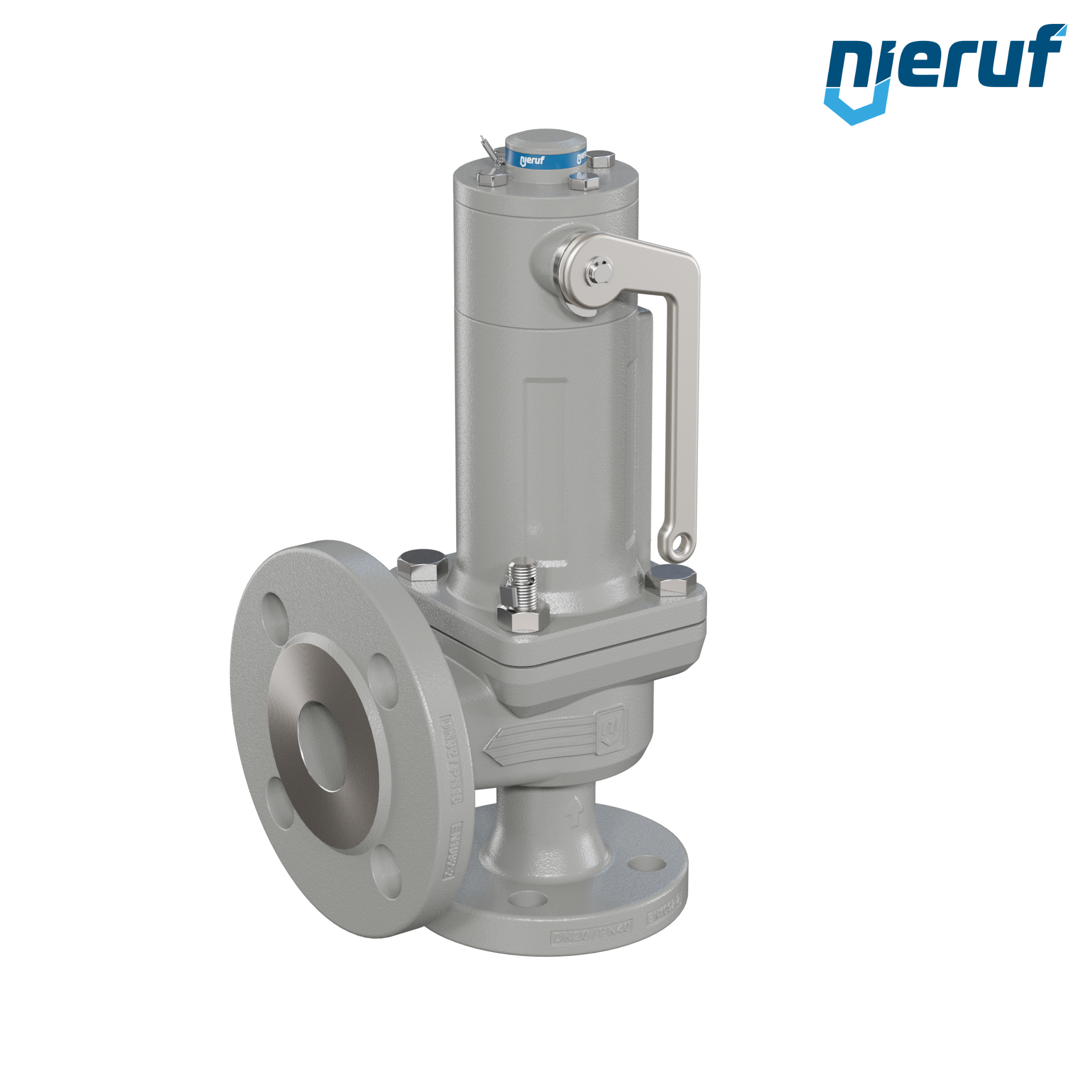

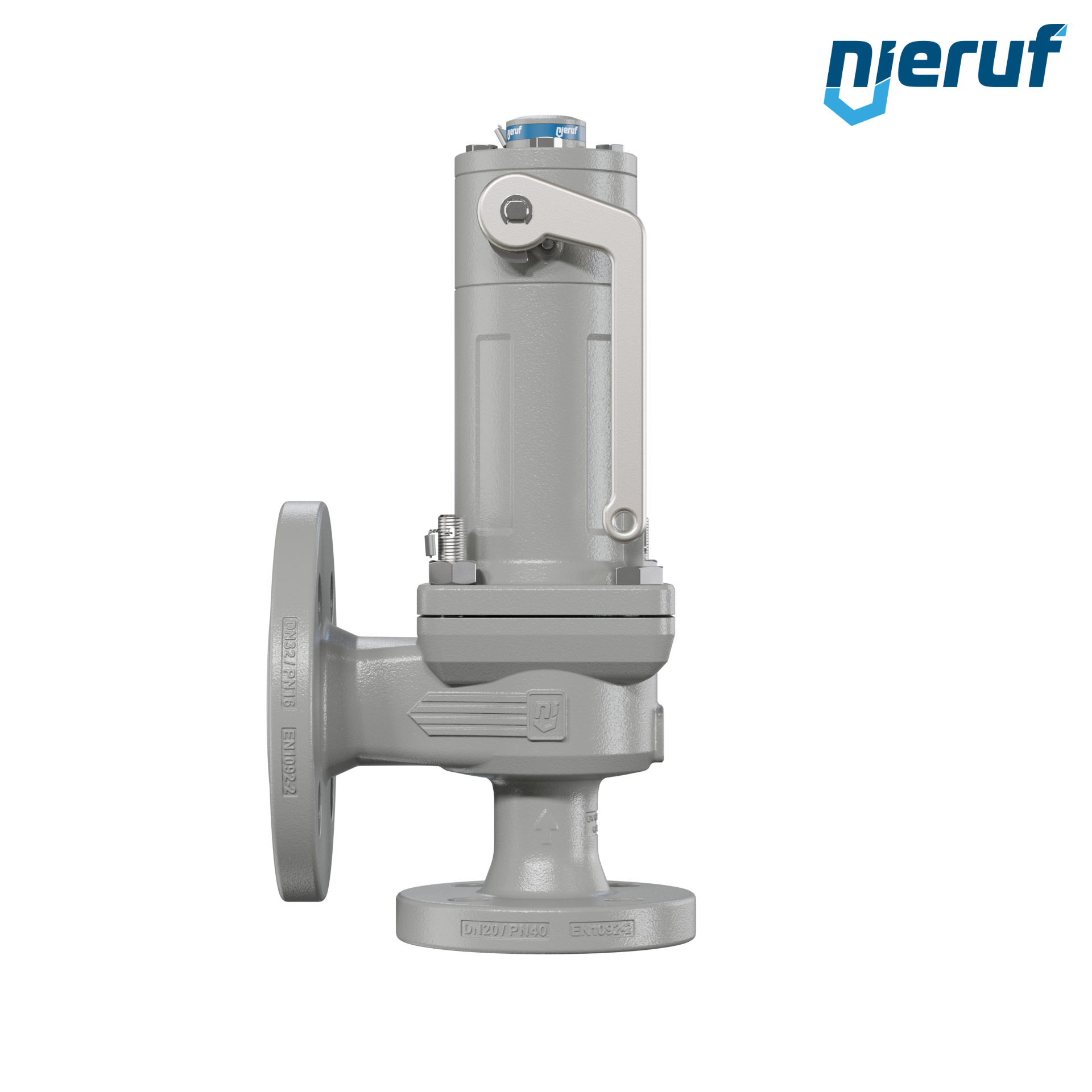

Flansch-Sicherheitsventil DN20/DN32 SF06, gasdichte Federhaube FKM, mit Anlüfthebel
- Lieferzeit
- 3
Zubehör
Verbindungsset Flansch/Flansch DN20 - 3/4" Zoll für Flansch PN10/16/25/40 Stahl
CHF 4.07 inkl. Mwst.
Flansch DN32 PN10/16/25/40 EN1092-1 11 B1 C22.8 / P250GH blank
CHF 16.96 inkl. Mwst.
Flansch DN20 PN10/16/25/40 EN1092-1 11 B1 C22.8 / P250GH blank
CHF 13.68 inkl. Mwst.
Flanschdichtung DN32 PN10/16/25/40 43x82x2 Klingersil C 4400
CHF 4.97 inkl. Mwst.
Flanschdichtung DN20 PN10/16/25/40 27x61x2 Klingersil C 4400
CHF 2.03 inkl. Mwst.
Verbindungsset Flansch/Flansch DN32 - 1 1/4" Zoll für Flansch PN10/16/25/40 Stahl
CHF 7.24 inkl. Mwst.
Zertifikate
Fragen zum Artikel?
Unser Mitarbeiter Pascal Brunn
hilft Ihnen gerne weiter
Downloads
Flansch-Sicherheitsventil DN20/DN32 SF06, gasdichte Federhaube FKM, mit Anlüfthebel
Flansch-Sicherheitsventil gasdicht DN20/DN32 SF06 für flüssige und gasförmige Medien aus Sphäroguss DIN EN 5.3103 Dichtung FKM Einstelldruck 0,2 - 40,0 bar mit Anlüfthebel
| Produkt | Flansch-Sicherheitsventil |
|---|---|
| Typ | SF06 |
| Hersteller | NieRuf |
| Nennweite | DN20/DN32 |
| d0 | 18,0 mm |
| Anschluss | Flanschanschluss nach DIN EN 1092-2 Eingang PN40 / Ausgang PN16 |
| Dichtung | FKM |
| Medium | flüssige und gasförmige Medien |
| Temperatur | -10°C bis +200°C |
| Einstelldruck | 0,2 - 40,0 bar |
| Bauform | gasdichte Federhaube |
| Werkstoff | Sphäroguss 5.3103 |
| Anlüftung | mit Anlüfthebel |
| Bauteilkennzeichnung | TÜV-SV-2094 D/G/F |
| Anforderungen | nach DIN ISO 4126-1, DGR 2014/68/EU, VdTÜV-Merkblatt SV100, AD2000-A2 |
| Einbaulage | senkrecht mit Federhaube nach oben |
| SIL-Bewertung | SIL 3 (auf Anfrage) |
| Produktmerkmal 1 | Vollhub- Sicherheitsventil als D/G Ventil | Normalhub- Sicherheitsventil als F Ventil |
| Produktmerkmal 2 | gasdichte Federhaube, dadurch ist die Umgebung vor Einflüssen des Mediums geschützt. |
Schnell und einfach die Leistungsbeschreibung unserer Armaturen in Ihren Ausschreibungstext oder Leistungsverzeichnis übernehmen.
Untenstehendes Textfeld einfach kopieren und in Ihre Ausschreibung einfügen.
Flansch-Sicherheitsventil DN20/DN32 SF06, gasdichte Federhaube FKM, mit Anlüfthebel
Artikel-Nr.
: SF06100204
Produkt:
Flansch-Sicherheitsventil
Typ:
SF06
Hersteller:
NieRuf
Nennweite:
DN20/DN32
d0:
18,0 mm
Anschluss:
Flanschanschluss nach DIN EN 1092-2 Eingang PN40 / Ausgang PN16
Dichtung:
FKM
Medium:
flüssige und gasförmige Medien
Temperatur:
-10°C bis +200°C
Einstelldruck:
0,2 - 40,0 bar
Bauform:
gasdichte Federhaube
Werkstoff:
Sphäroguss 5.3103
Anlüftung:
mit Anlüfthebel
Bauteilkennzeichnung:
TÜV-SV-2094 D/G/F
Anforderungen:
nach DIN ISO 4126-1, DGR 2014/68/EU, VdTÜV-Merkblatt SV100, AD2000-A2
Einbaulage:
senkrecht mit Federhaube nach oben
SIL-Bewertung:
SIL 3 (auf Anfrage)
Produktmerkmal 1:
Vollhub- Sicherheitsventil als D/G Ventil | Normalhub- Sicherheitsventil als F Ventil
Produktmerkmal 2:
gasdichte Federhaube, dadurch ist die Umgebung vor Einflüssen des Mediums geschützt.
