SV04100304

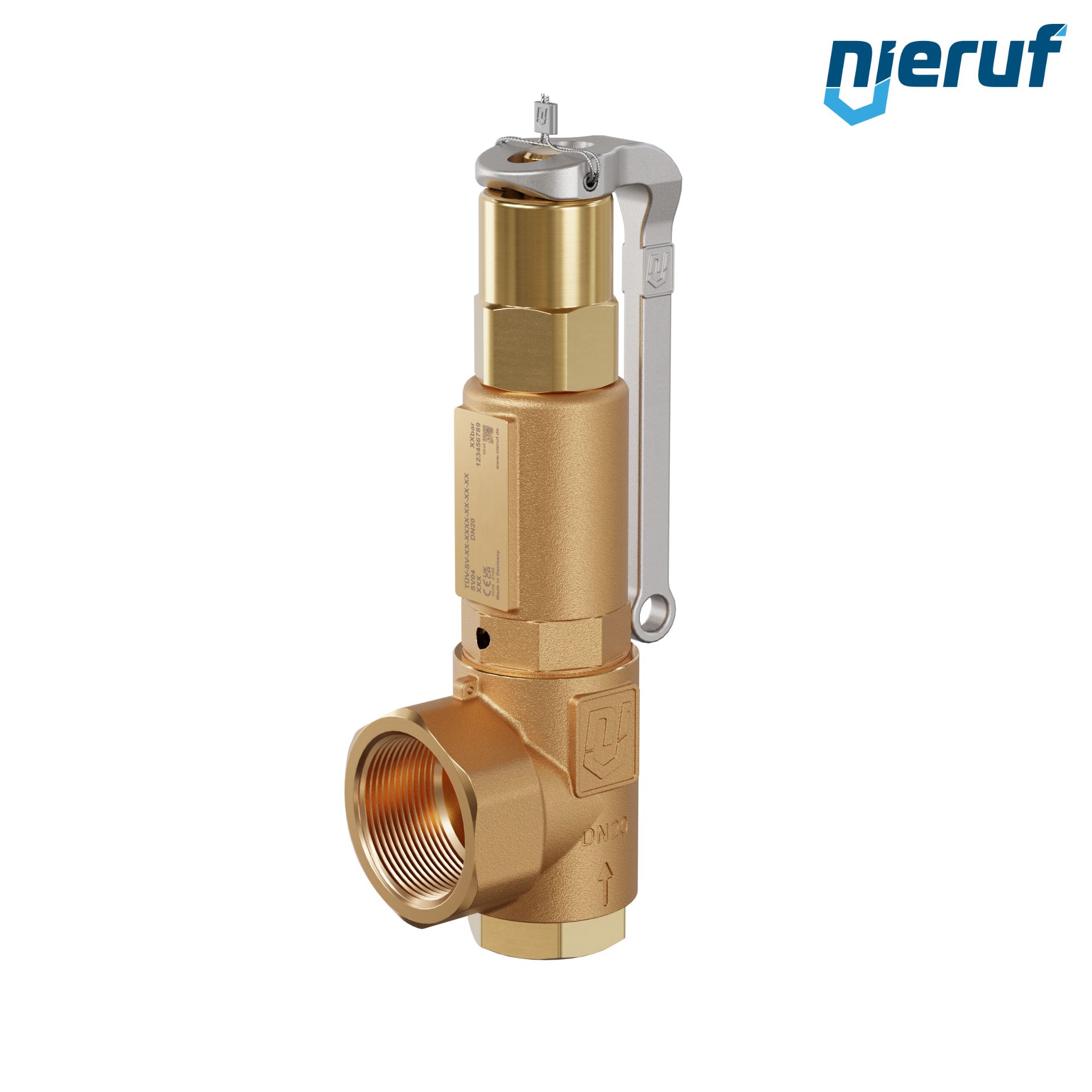

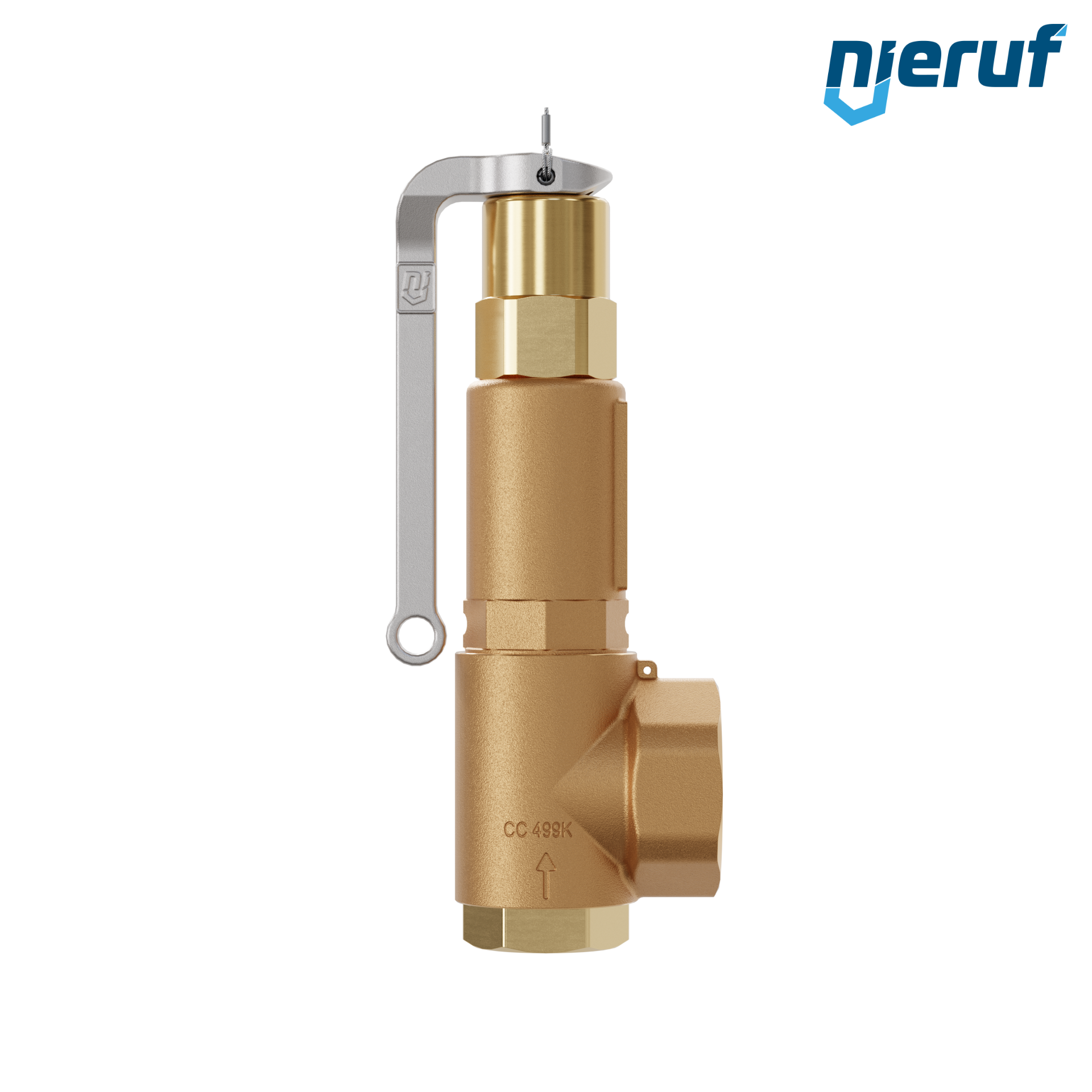

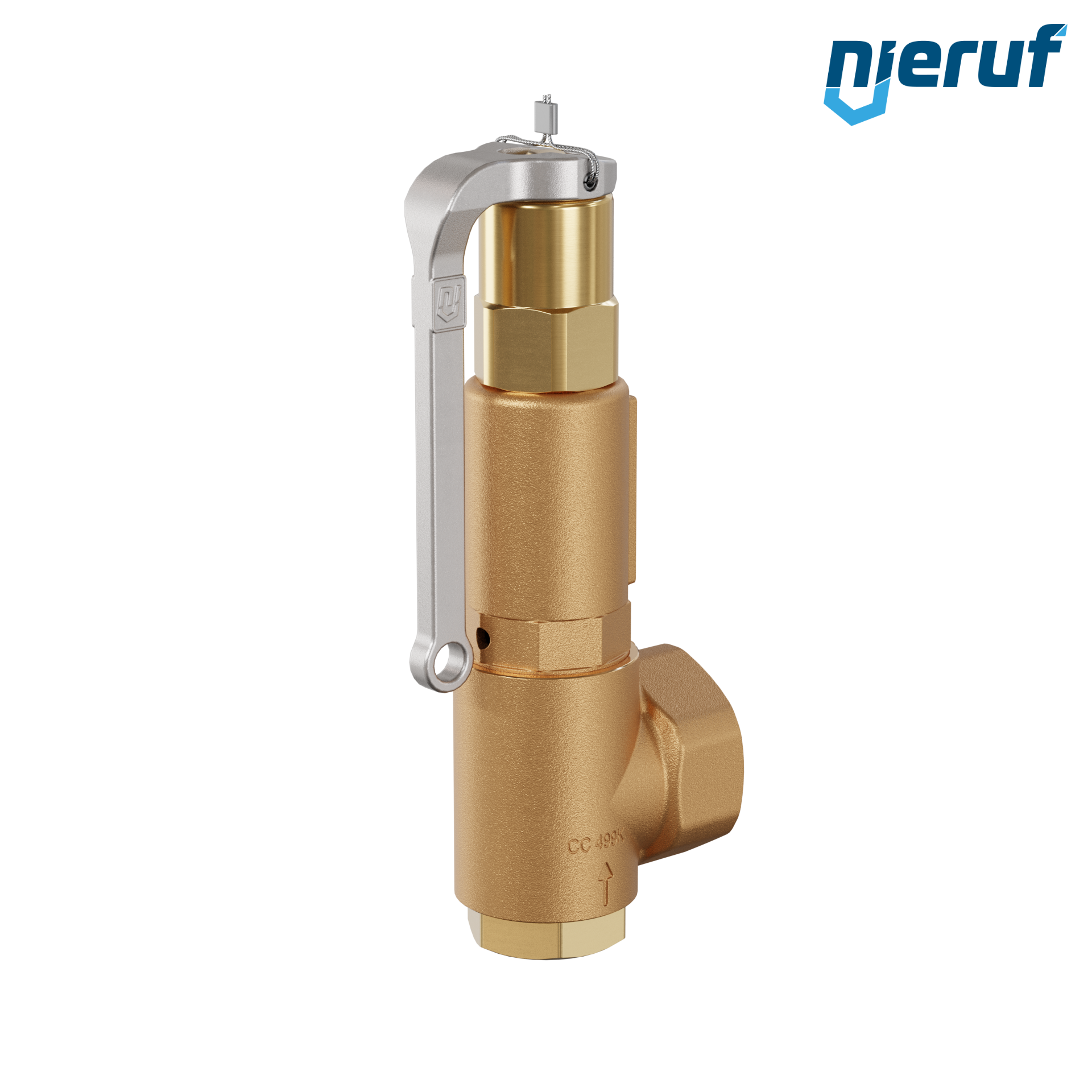

Sicherheitsventil 3/4" x 1 1/4" IG SV04 flüssige Medien, Rotguss PTFE, Hebel
- Lieferzeit
- 3
Zubehör
Doppelnippel 1 1/4" Zoll AG Edelstahl 316
CHF 7.57 inkl. Mwst.
T-Stück 3/4" Zoll Edelstahl 316 90° Winkel IG
CHF 5.88 inkl. Mwst.
Zertifikate
Fragen zum Artikel?
Unser Mitarbeiter Pascal Brunn
hilft Ihnen gerne weiter
Downloads
Sicherheitsventil 3/4" x 1 1/4" IG SV04 flüssige Medien, Rotguss PTFE, Hebel
Sicherheitsventil PTFE 3/4" x 1 1/4" IG Rotguss Typ SV04 mit Innengewinde BSP-P für flüssige Medien mit Hebel und Faltenbalg
| Produkt | Sicherheitsventil |
|---|---|
| Typ | SV04 |
| Hersteller | NieRuf |
| Nennweite | 3/4" x 1 1/4" IG |
| d0 | 18,0 mm |
| Anschluss | Innengewinde BSP-P |
| Dichtung | PTFE |
| Medium | flüssige Medien |
| Temperatur | -60°C bis +225°C |
| Einstelldruck | 0,5 - 50,0 bar |
| Bauform | Eck-Ausführung |
| Werkstoff | Rotguss CC499K |
| Anlüftung | Hebel |
| Bauteilkennzeichnung | TÜV = F 666 / EG = L |
| Anforderungen | nach EN ISO 4126-1, VdTÜV-Merkblatt 100, AD2000-A2 |
| Einbaulage | Feder-Sicherheitsventile sind mit senkrecht nach oben stehender Federhaube einzubauen. |
| SIL-Bewertung | SIL 3 (auf Anfrage) |
| Produktmerkmal 1 | Faltenbalg |
| Produktmerkmal 2 | Faltenbalg für neutrale und nicht neutrale Medien und/oder Gegendruck bis 4 bar. Umgebung, Feder und gleitende Teile vor Einflüssen des Mediums geschützt. |
Schnell und einfach die Leistungsbeschreibung unserer Armaturen in Ihren Ausschreibungstext oder Leistungsverzeichnis übernehmen.
Untenstehendes Textfeld einfach kopieren und in Ihre Ausschreibung einfügen.
Sicherheitsventil 3/4" x 1 1/4" IG SV04 flüssige Medien, Rotguss PTFE, Hebel
Artikel-Nr.
: SV04100304
Produkt:
Sicherheitsventil
Typ:
SV04
Hersteller:
NieRuf
Nennweite:
3/4" x 1 1/4" IG
d0:
18,0 mm
Anschluss:
Innengewinde BSP-P
Dichtung:
PTFE
Medium:
flüssige Medien
Temperatur:
-60°C bis +225°C
Einstelldruck:
0,5 - 50,0 bar
Bauform:
Eck-Ausführung
Werkstoff:
Rotguss CC499K
Anlüftung:
Hebel
Bauteilkennzeichnung:
TÜV = F 666 / EG = L
Anforderungen:
nach EN ISO 4126-1, VdTÜV-Merkblatt 100, AD2000-A2
Einbaulage:
Feder-Sicherheitsventile sind mit senkrecht nach oben stehender Federhaube einzubauen.
SIL-Bewertung:
SIL 3 (auf Anfrage)
Produktmerkmal 1:
Faltenbalg
Produktmerkmal 2:
Faltenbalg für neutrale und nicht neutrale Medien und/oder Gegendruck bis 4 bar. Umgebung, Feder und gleitende Teile vor Einflüssen des Mediums geschützt.
