AN02001100

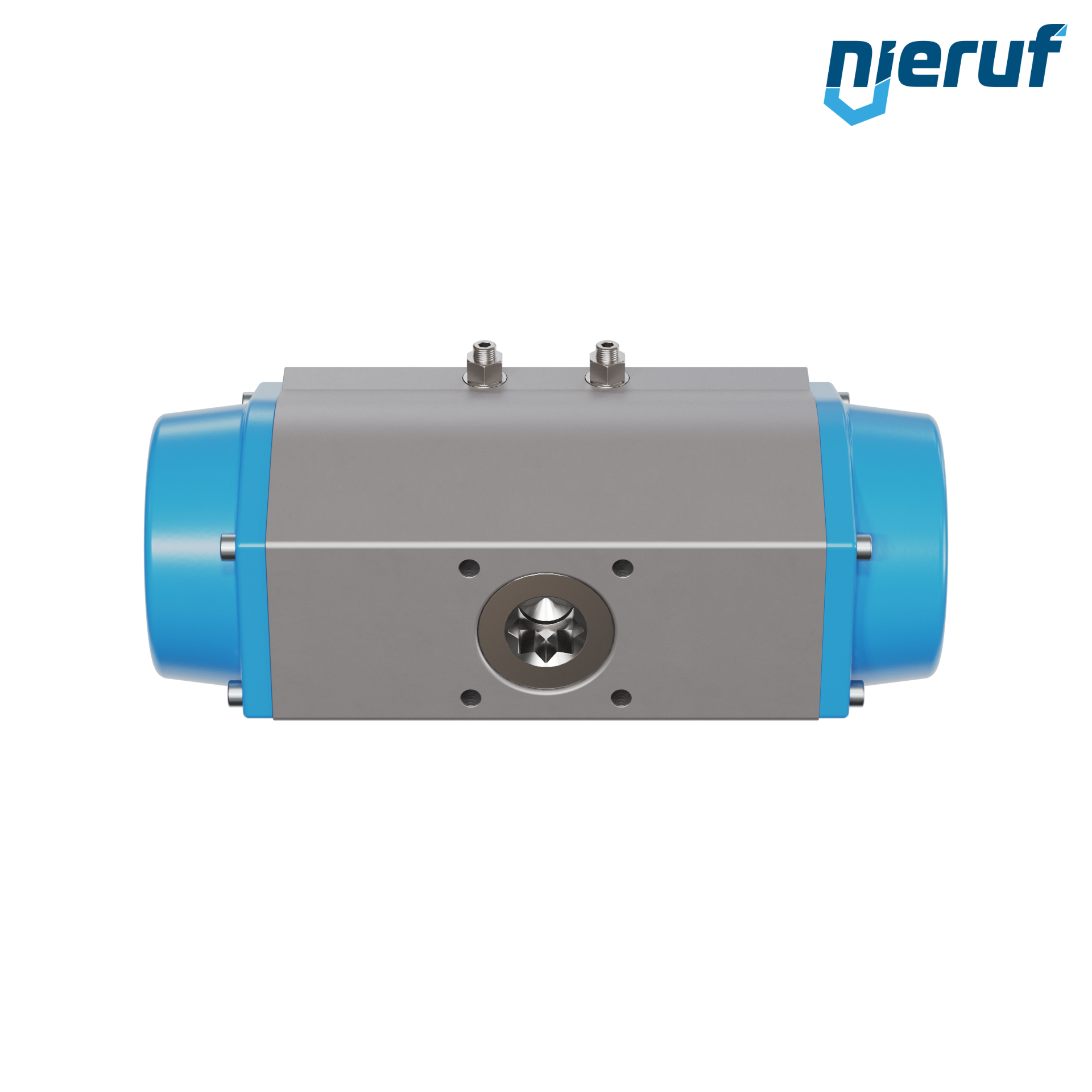

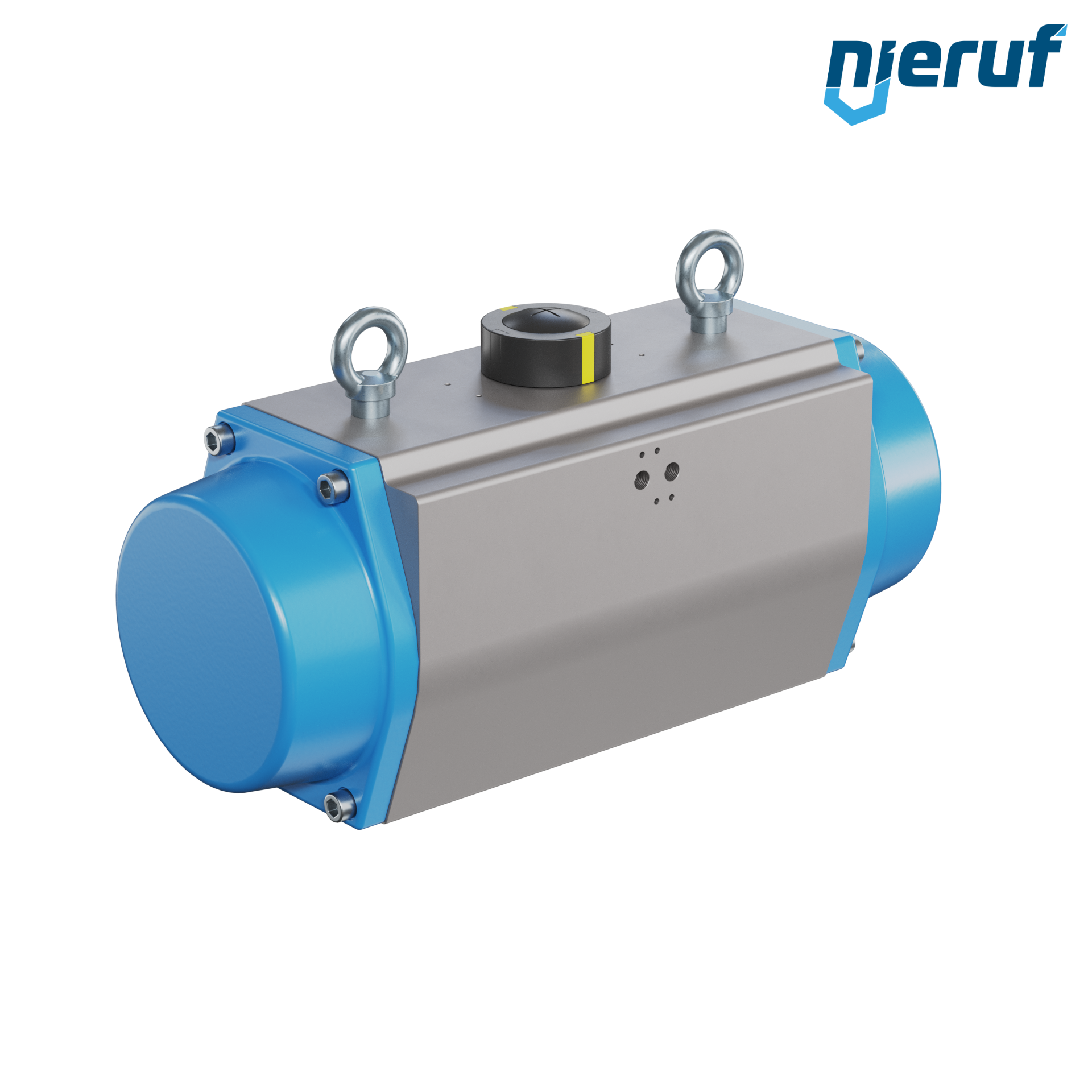

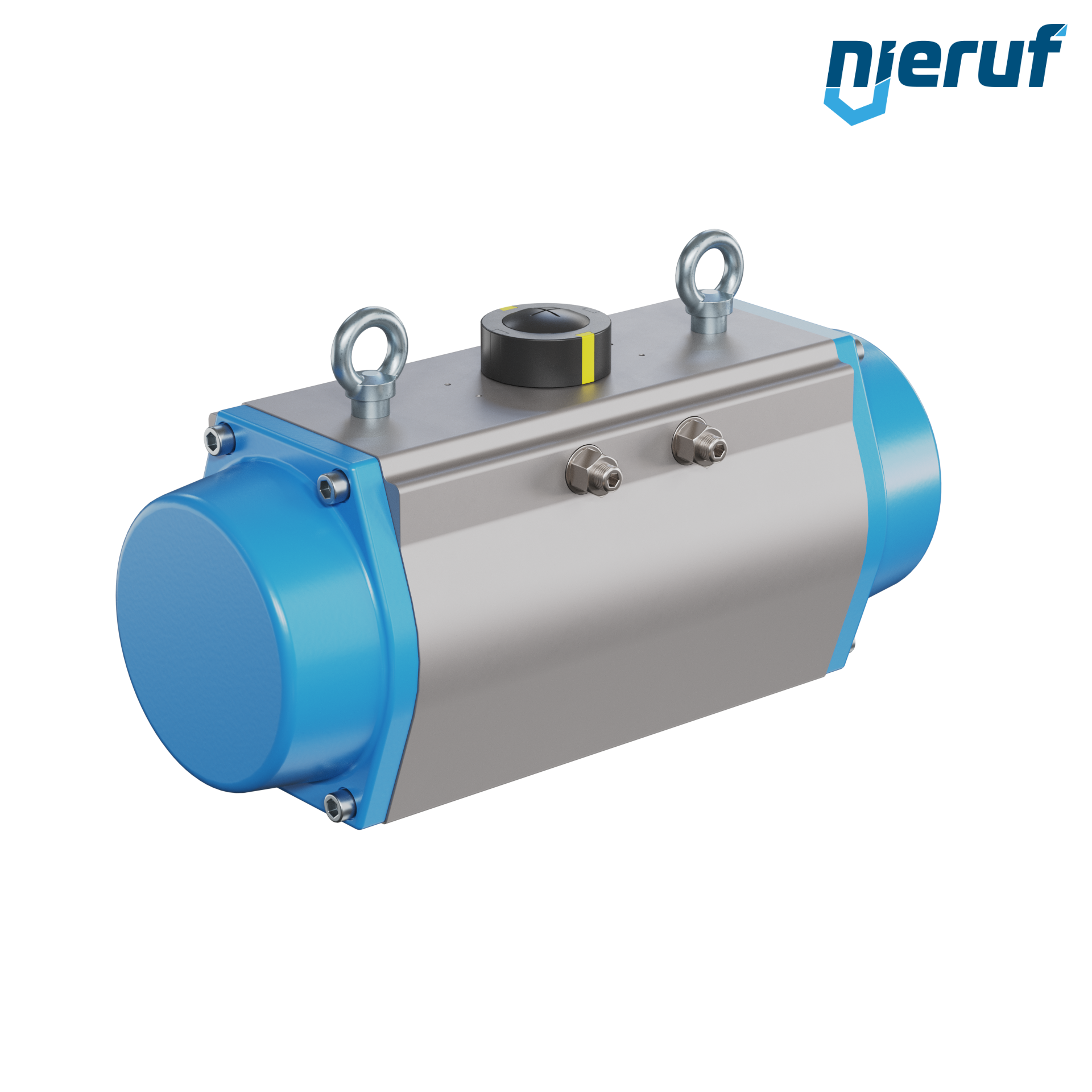

Pneumatischer Antrieb AN02 doppeltwirkend 90° GD-196
- Lieferzeit
- 3
Zubehör
5/2 Wege NAMUR-Magnetventil G 1/4" Zoll NA02 24V DC
CHF 52.23 inkl. Mwst.
Doppelblockdrossel für 5/2 Wege Steuerventil mit Rändelschrauben Betätigung
CHF 77.89 inkl. Mwst.
Stellungsregler PS01 für pneumatische Antriebe doppeltwirkend Luftvolumen ab 5 l
CHF 883.03 inkl. Mwst.
Positionsrückmelder Typ PR01 für pneumatische Antriebe
CHF 73.26 inkl. Mwst.
Fragen zum Artikel?
Unser Mitarbeiter Pascal Brunn
hilft Ihnen gerne weiter
Downloads
Pneumatischer Antrieb AN02 doppeltwirkend 90° GD-196
Pneumatischer Antrieb doppeltwirkend mit 90° Schwenkwinkel GD-196 nach ISO 5211 F14 für Steuerdruck 2 bis 8 bar
| Produkt | Pneumatischer Antrieb |
|---|---|
| Typ | AN02 |
| Hersteller | NieRuf |
| SIL-Bewertung | SIL 3 |
| ISO Flansch 5211 | F14 |
| Aufnahme | 36mm |
| Einstecktiefe | 40mm |
| Drehmoment | min. 426Nm bis max. 1705,0Nm |
| Antriebsritzelausführung | Achtkant |
| Temperatur | -20°C bis +80°C |
| Baulänge | 528mm |
| Breite | 206mm |
| Höhe | 267mm |
| Antrieb | GD-196 |
| Informationen zum Antrieb | Robuste, hochwertige Ausführung für aggressive Umgebungen. Justierbar um 5° |
| Gehäusewerkstoff | Aluminiumlegierung hartcoatiert |
| Funktion | doppeltwirkend |
| Schwenkwinkel | 90° |
| Steuerdruck | 2 bar bis 8 bar |
| Dichtungen | NBR |
| Steuermedium | gefilterte Luft hinsichtlich Rest-Ölgehalt, -Staub und -Wasser, mindestens nach DIN ISO 8573-1: 2010 [7:-:4] |
| Einbaulage | beliebig |
| Produktmerkmale | Kompakter, doppeltwirkender, pneumatischer Antrieb zum Steuern und Regeln von Armaturen. Voreingestellter Schwenkwinkel 90° mit optischer Stellungsanzeige. |
Schnell und einfach die Leistungsbeschreibung unserer Armaturen in Ihren Ausschreibungstext oder Leistungsverzeichnis übernehmen.
Untenstehendes Textfeld einfach kopieren und in Ihre Ausschreibung einfügen.
Pneumatischer Antrieb AN02 doppeltwirkend 90° GD-196
Artikel-Nr.
: AN02001100
Produkt:
Pneumatischer Antrieb
Typ:
AN02
Hersteller:
NieRuf
SIL-Bewertung:
SIL 3
ISO Flansch 5211:
F14
Aufnahme:
36mm
Einstecktiefe:
40mm
Drehmoment:
min. 426Nm bis max. 1705,0Nm
Antriebsritzelausführung:
Achtkant
Temperatur:
-20°C bis +80°C
Baulänge:
528mm
Breite:
206mm
Höhe:
267mm
Antrieb:
GD-196
Informationen zum Antrieb:
Robuste, hochwertige Ausführung für aggressive Umgebungen. Justierbar um 5°
Gehäusewerkstoff:
Aluminiumlegierung hartcoatiert
Funktion:
doppeltwirkend
Schwenkwinkel:
90°
Steuerdruck :
2 bar bis 8 bar
Dichtungen :
NBR
Steuermedium:
gefilterte Luft hinsichtlich Rest-Ölgehalt, -Staub und -Wasser, mindestens nach DIN ISO 8573-1: 2010 [7:-:4]
Einbaulage:
beliebig
Produktmerkmale:
Kompakter, doppeltwirkender, pneumatischer Antrieb zum Steuern und Regeln von Armaturen. Voreingestellter Schwenkwinkel 90° mit optischer Stellungsanzeige.
