AN02000100

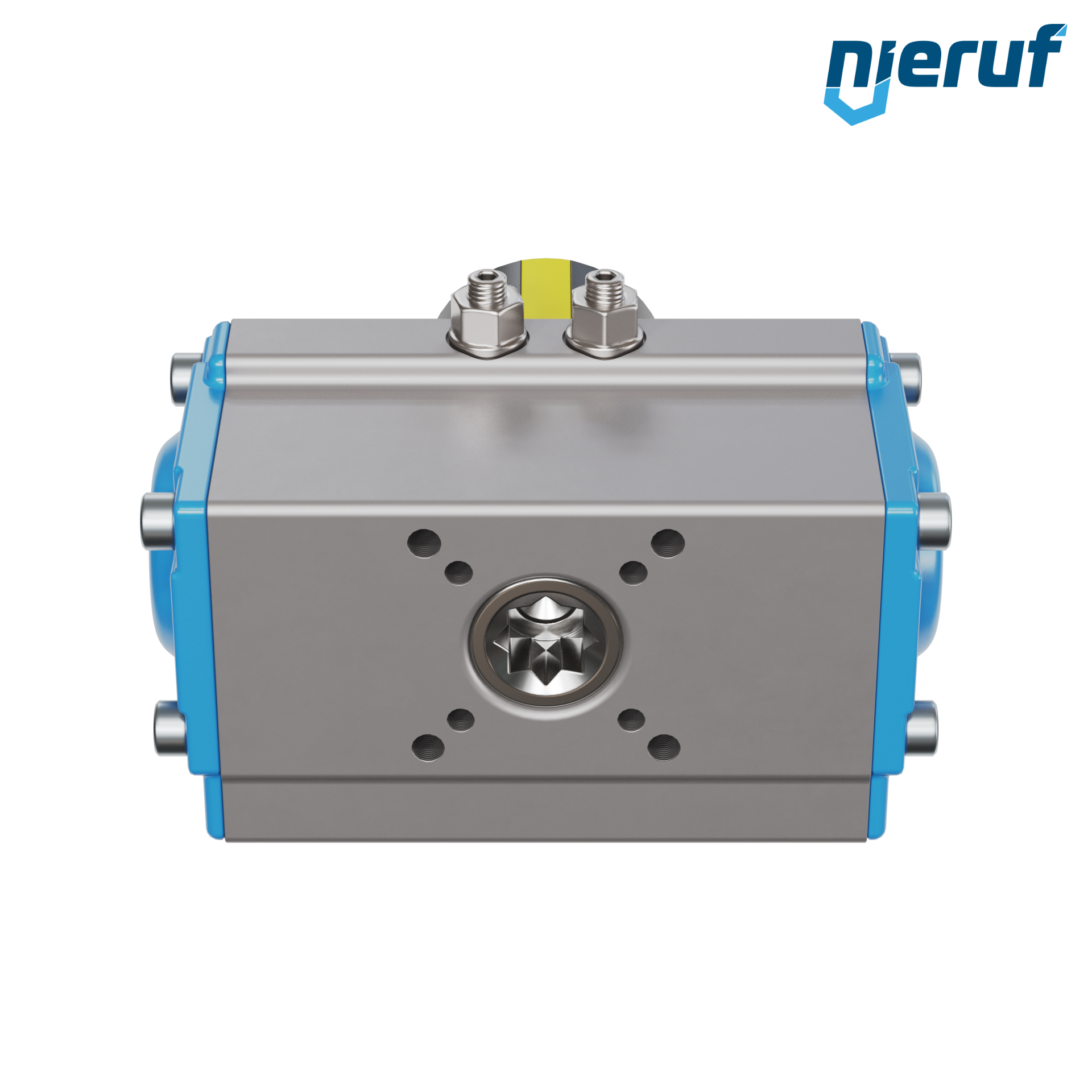

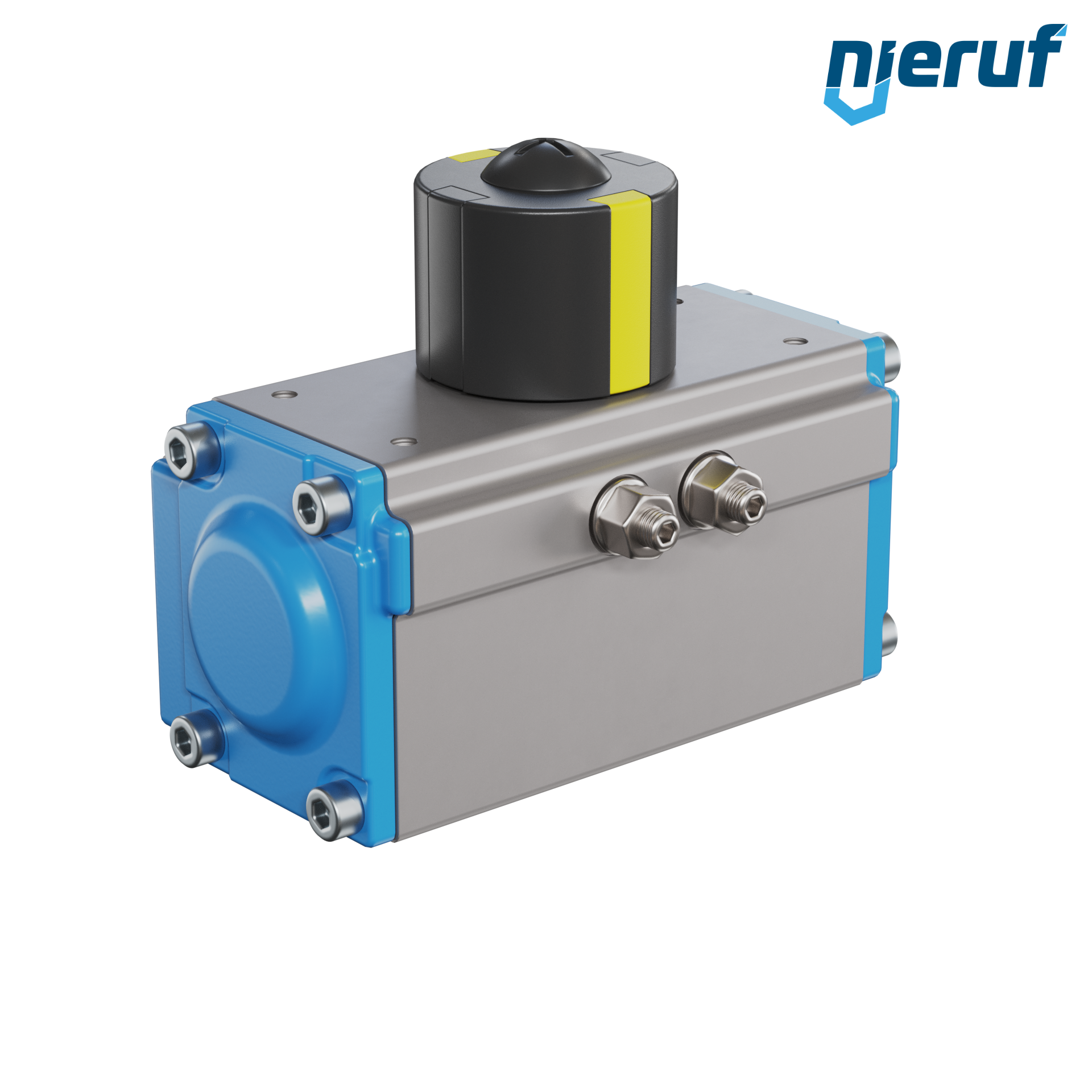

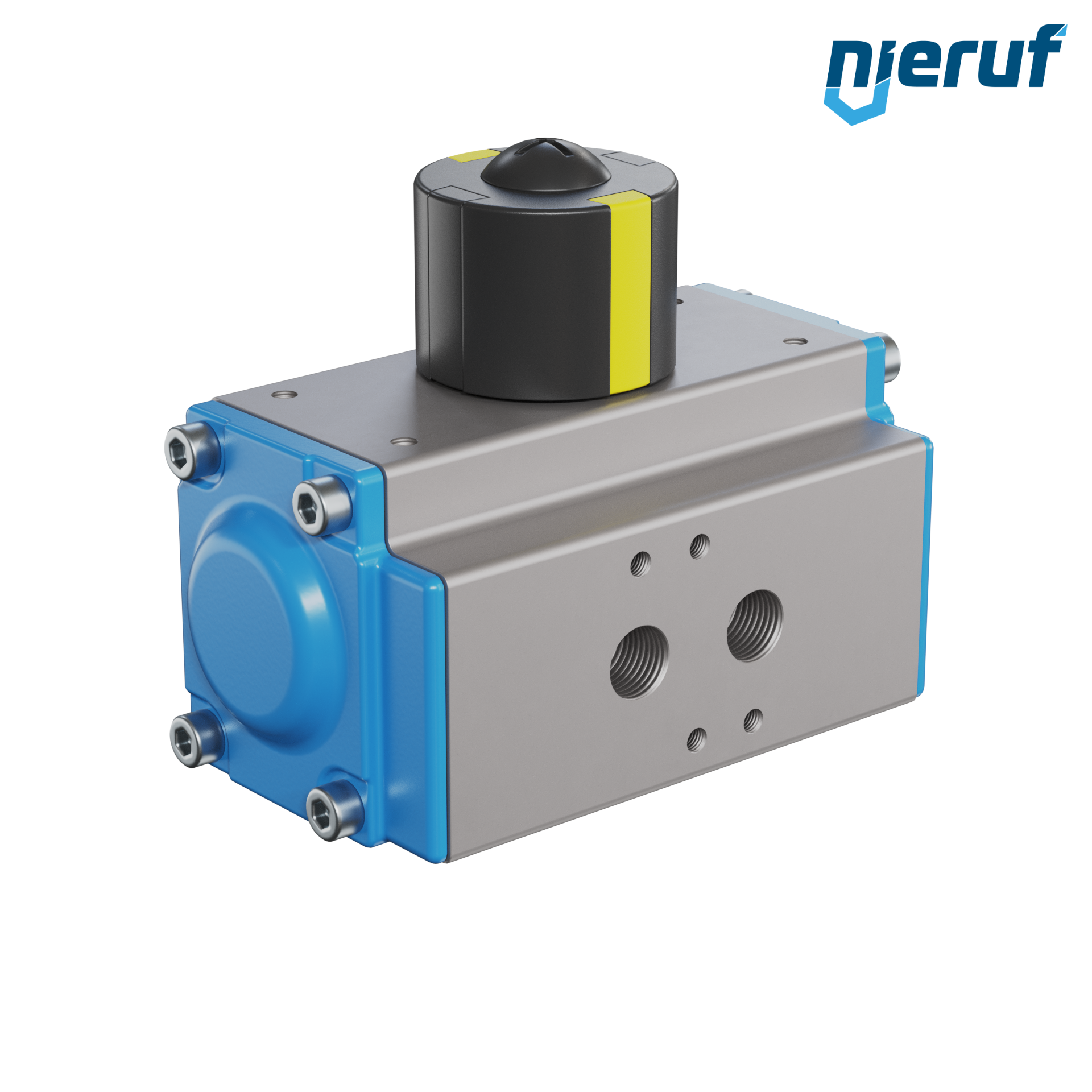

Pneumatischer Antrieb AN02 doppeltwirkend 90° GD-040
- Lieferzeit
- ab Lager
- Expressversand*
Bestellen Sie in innerhalb per Expressversand
Versand am: Dienstag, 17. November
Garantierte Lieferung bis Mittwoch, 18. November, 12 Uhr
Zubehör
5/2 Wege NAMUR-Magnetventil G 1/4" Zoll NA02 24V DC
CHF 52.23 inkl. Mwst.
Doppelblockdrossel für 5/2 Wege Steuerventil mit Rändelschrauben Betätigung
CHF 77.89 inkl. Mwst.
Stellungsregler PS01 für pneumatische Antriebe doppeltwirkend Luftvolumen bis 5 l
CHF 883.03 inkl. Mwst.
Positionsrückmelder Typ PR01 für pneumatische Antriebe
CHF 73.26 inkl. Mwst.
Fragen zum Artikel?
Unser Mitarbeiter Pascal Brunn
hilft Ihnen gerne weiter
Downloads
Pneumatischer Antrieb AN02 doppeltwirkend 90° GD-040
Pneumatischer Antrieb doppeltwirkend mit 90° Schwenkwinkel GD-040 nach ISO 5211 F03-F05 für Steuerdruck 2 bis 8 bar
| Produkt | Pneumatischer Antrieb |
|---|---|
| Typ | AN02 |
| Hersteller | NieRuf |
| SIL-Bewertung | SIL 3 |
| ISO Flansch 5211 | F03-F05 |
| Aufnahme | 11mm |
| Einstecktiefe | 14mm |
| Drehmoment | min. 5,0Nm bis max. 19,0Nm |
| Antriebsritzelausführung | Achtkant |
| Temperatur | -20°C bis +80°C |
| Baulänge | 120mm |
| Breite | 60,5mm |
| Höhe | 97mm |
| Antrieb | GD-040 |
| Informationen zum Antrieb | Robuste, hochwertige Ausführung für aggressive Umgebungen. Justierbar um 5° |
| Gehäusewerkstoff | Aluminiumlegierung hartcoatiert |
| Funktion | doppeltwirkend |
| Schwenkwinkel | 90° |
| Steuerdruck | 2 bar bis 8 bar |
| Dichtungen | NBR |
| Steuermedium | gefilterte Luft hinsichtlich Rest-Ölgehalt, -Staub und -Wasser, mindestens nach DIN ISO 8573-1: 2010 [7:-:4] |
| Einbaulage | beliebig |
| Produktmerkmale | Kompakter, doppeltwirkender, pneumatischer Antrieb zum Steuern und Regeln von Armaturen. Voreingestellter Schwenkwinkel 90° mit optischer Stellungsanzeige. |
Schnell und einfach die Leistungsbeschreibung unserer Armaturen in Ihren Ausschreibungstext oder Leistungsverzeichnis übernehmen.
Untenstehendes Textfeld einfach kopieren und in Ihre Ausschreibung einfügen.
Pneumatischer Antrieb AN02 doppeltwirkend 90° GD-040
Artikel-Nr.
: AN02000100
Produkt:
Pneumatischer Antrieb
Typ:
AN02
Hersteller:
NieRuf
SIL-Bewertung:
SIL 3
ISO Flansch 5211:
F03-F05
Aufnahme:
11mm
Einstecktiefe:
14mm
Drehmoment:
min. 5,0Nm bis max. 19,0Nm
Antriebsritzelausführung:
Achtkant
Temperatur:
-20°C bis +80°C
Baulänge:
120mm
Breite:
60,5mm
Höhe:
97mm
Antrieb:
GD-040
Informationen zum Antrieb:
Robuste, hochwertige Ausführung für aggressive Umgebungen. Justierbar um 5°
Gehäusewerkstoff:
Aluminiumlegierung hartcoatiert
Funktion:
doppeltwirkend
Schwenkwinkel:
90°
Steuerdruck :
2 bar bis 8 bar
Dichtungen :
NBR
Steuermedium:
gefilterte Luft hinsichtlich Rest-Ölgehalt, -Staub und -Wasser, mindestens nach DIN ISO 8573-1: 2010 [7:-:4]
Einbaulage:
beliebig
Produktmerkmale:
Kompakter, doppeltwirkender, pneumatischer Antrieb zum Steuern und Regeln von Armaturen. Voreingestellter Schwenkwinkel 90° mit optischer Stellungsanzeige.
