AS03000008

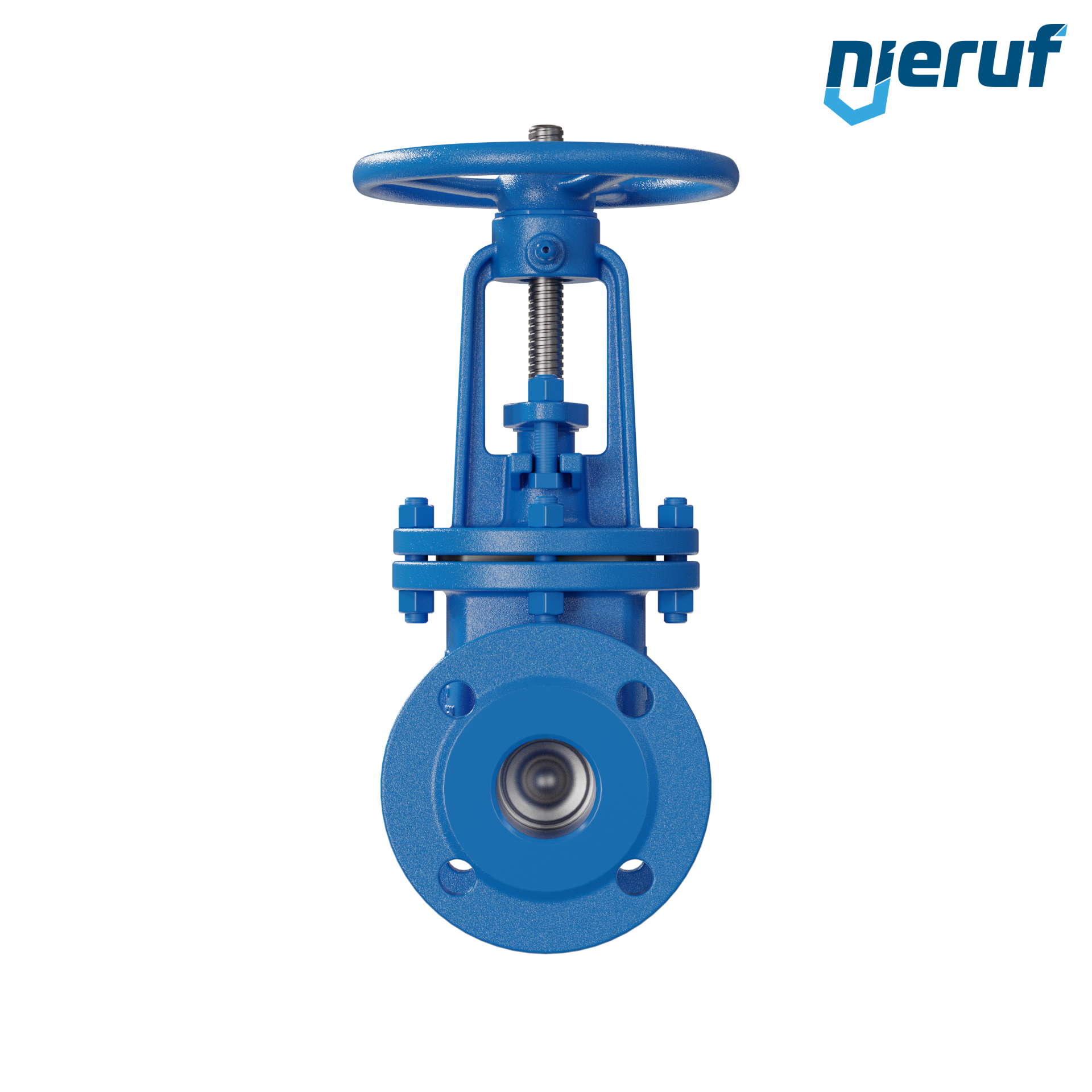

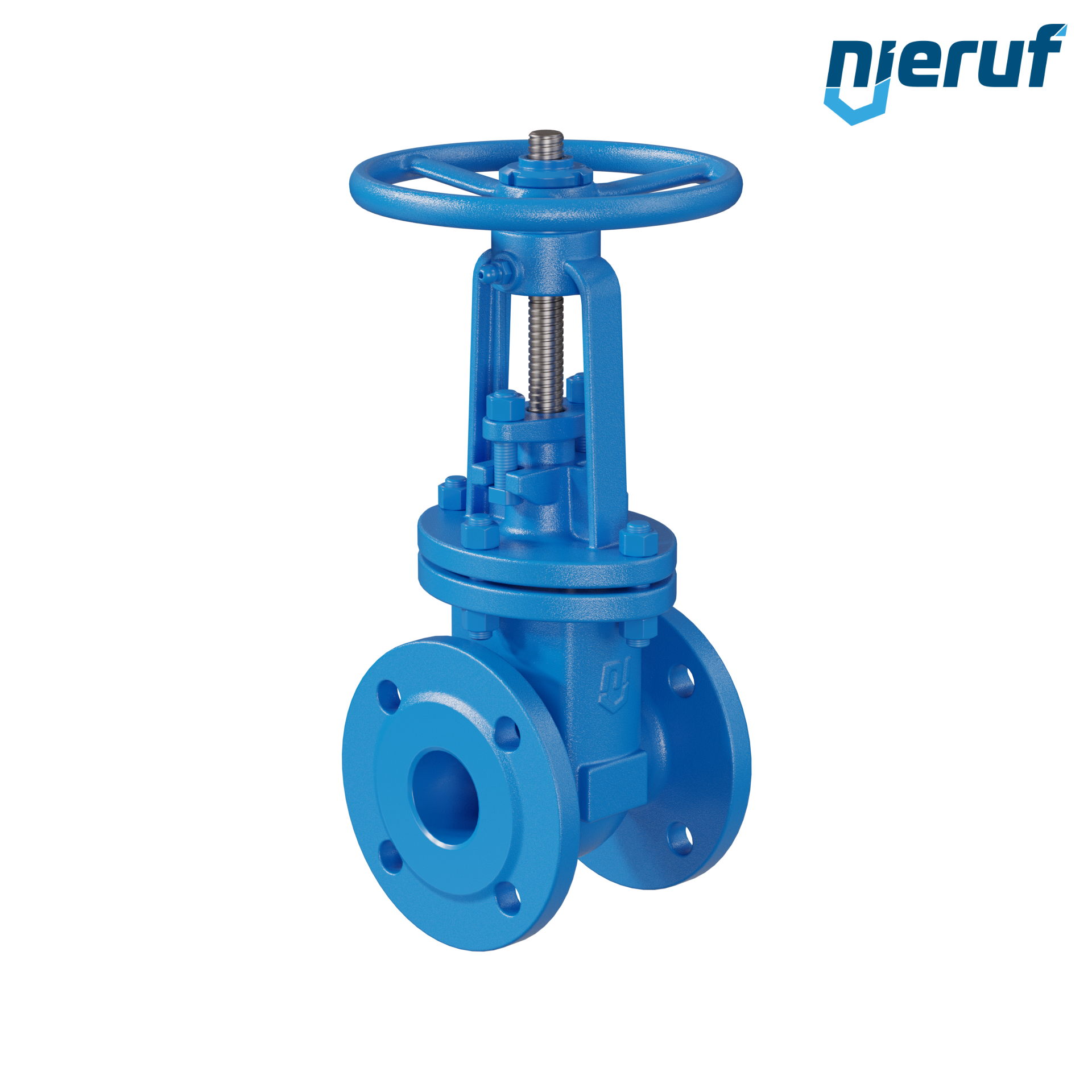

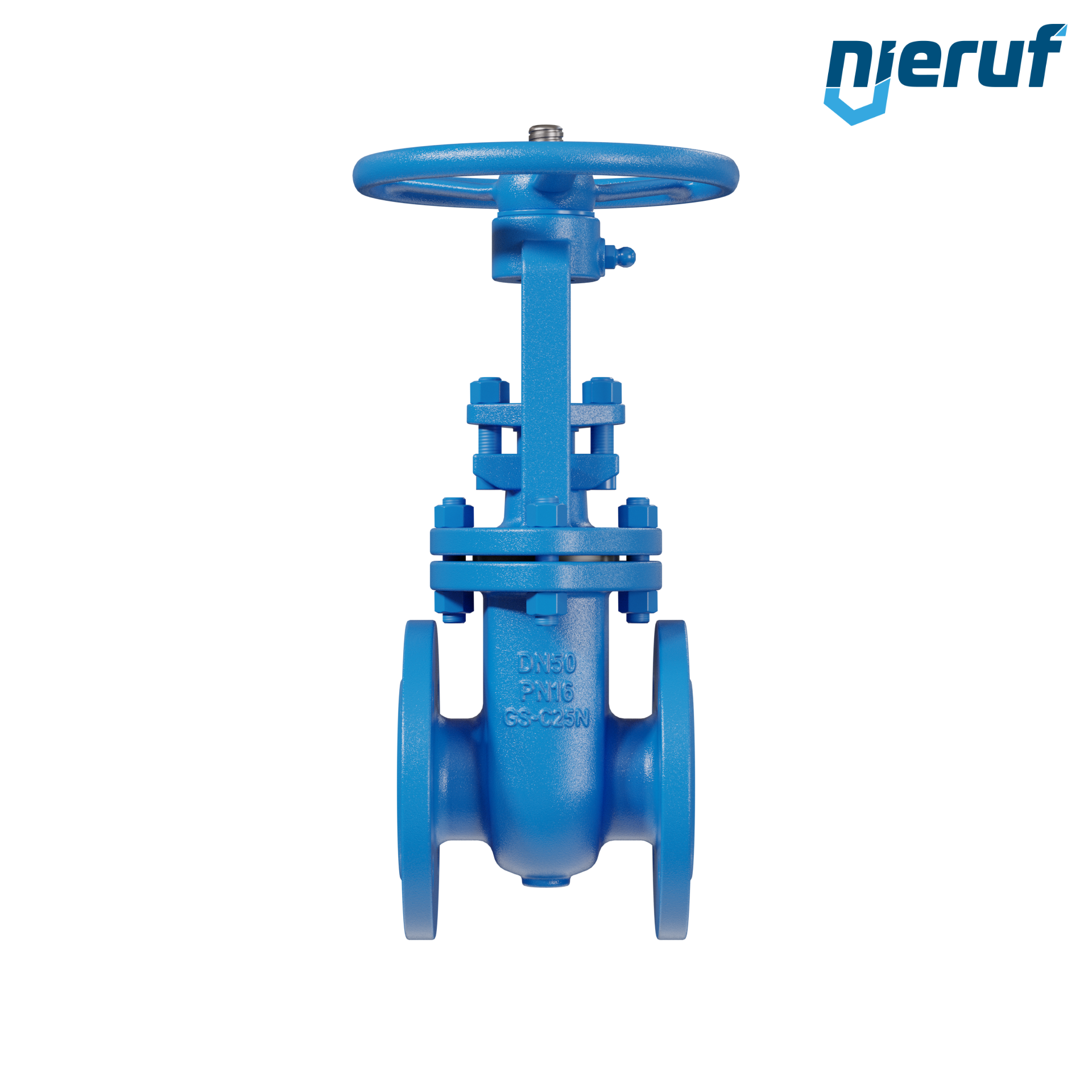

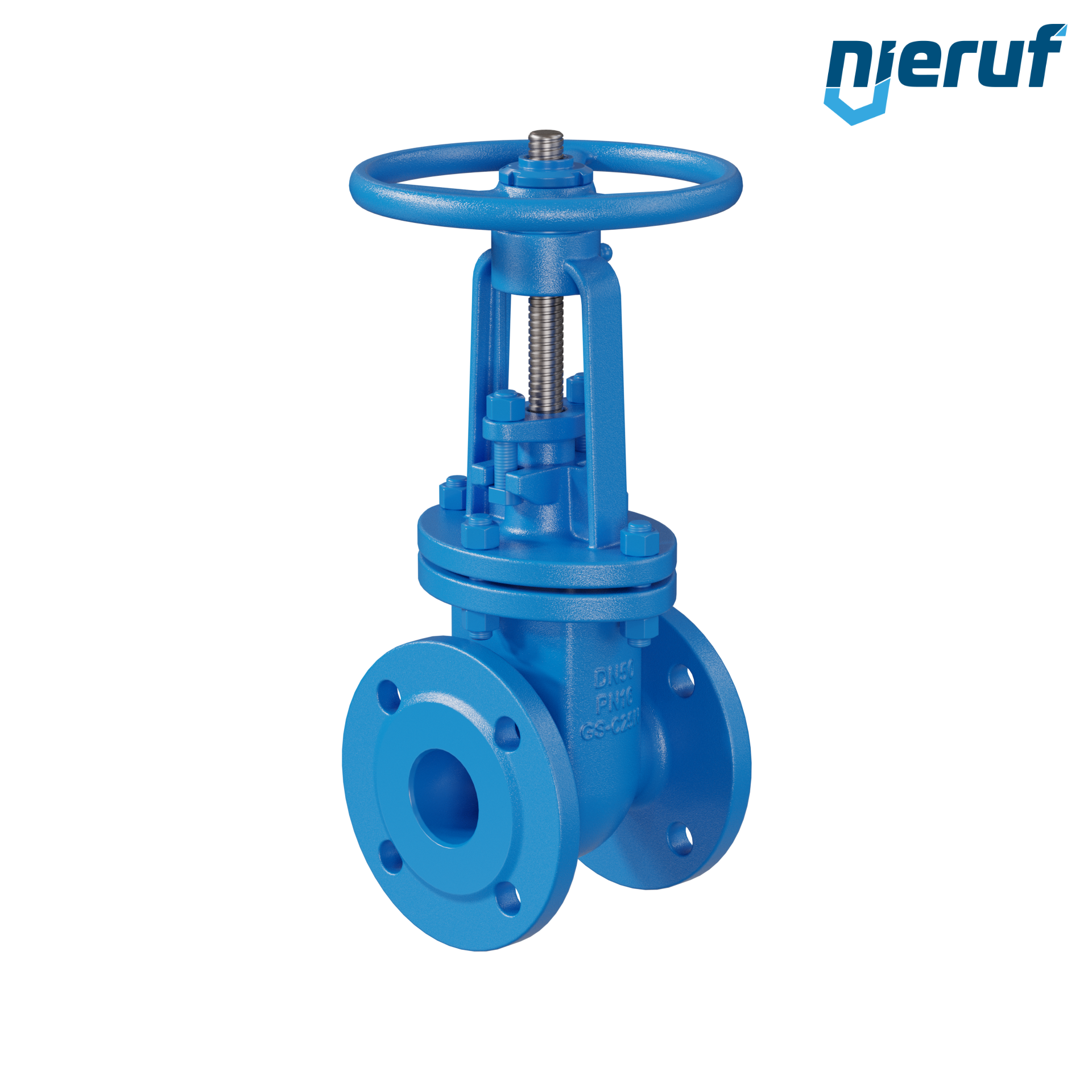

Keilflachschieber aus Stahlguss 1.0619+N AS03 DN50 PN16
- Lieferzeit
- 3
Zubehör
Verbindungsset Flansch/Flansch DN50 - 2" Zoll für Flansch PN10/16/25/40 Stahl
CHF 7.24 inkl. Mwst.
Flanschdichtung DN50 PN10/16/25/40 61x107x2 Klingersil C 4400
CHF 3.50 inkl. Mwst.
Flansch DN50 PN10/16 EN1092-1 11 B1 C22.8 / P250GH blank
CHF 21.25 inkl. Mwst.
Fragen zum Artikel?
Unser Mitarbeiter Pascal Brunn
hilft Ihnen gerne weiter
Downloads
Keilflachschieber aus Stahlguss 1.0619+N AS03 DN50 PN16
Keilflachschieber AS03 in Durchgangsform DN50 PN16 mit Flansch nach DIN EN 1092 Material Stahlguss 1.0619+N
| Produkt | Keilflachschieber |
|---|---|
| Typ | AS03 |
| Hersteller | NieRuf |
| Nennweite | DN50 |
| Flansch | Flansch nach DIN EN 1092 |
| Druckstufe | PN16 |
| Dichtung | Graphit |
| Medium | flüssige und gasförmige Medien |
| Temperatur | -10°C bis +400°C - abhängig vom Betriebsdruck |
| Druckbereich | 0 bis 16 bar - abhängig von Temperatur |
| Bauform | Durchgangsform |
| Werkstoff Gehäuse | Stahlguss 1.0619+N |
| Bügeldeckel Material | Stahlguss 1.0619+N |
| Handrad | Carbon-Stahl 1.0036 (Nichtsteigend) |
| Keil | Stahlguss 1.0619+N |
| Baulänge | nach DIN EN 558 Reihe 14 |
| Prüfung | Endprüfung gemäß DIN EN 12266 |
| Zulassung | TA-Luft 2021 |
| Einbaulage | beliebig, Spindel vorzugsweise stehend |
| Norm | DIN EN 1984: 2110-10 |
| Produktmerkmal | Keilflachschieber in Durchgangsform mit Flanschanschluss und steigender Spindel sowie nicht steigendem Handrad. |
Schnell und einfach die Leistungsbeschreibung unserer Armaturen in Ihren Ausschreibungstext oder Leistungsverzeichnis übernehmen.
Untenstehendes Textfeld einfach kopieren und in Ihre Ausschreibung einfügen.
Keilflachschieber aus Stahlguss 1.0619+N AS03 DN50 PN16
Artikel-Nr.
: AS03000008
Produkt:
Keilflachschieber
Typ:
AS03
Hersteller:
NieRuf
Nennweite:
DN50
Flansch:
Flansch nach DIN EN 1092
Druckstufe:
PN16
Dichtung:
Graphit
Medium:
flüssige und gasförmige Medien
Temperatur:
-10°C bis +400°C - abhängig vom Betriebsdruck
Druckbereich:
0 bis 16 bar - abhängig von Temperatur
Bauform:
Durchgangsform
Werkstoff Gehäuse:
Stahlguss 1.0619+N
Bügeldeckel Material:
Stahlguss 1.0619+N
Handrad:
Carbon-Stahl 1.0036 (Nichtsteigend)
Keil:
Stahlguss 1.0619+N
Baulänge:
nach DIN EN 558 Reihe 14
Prüfung:
Endprüfung gemäß DIN EN 12266
Zulassung:
TA-Luft 2021
Einbaulage:
beliebig, Spindel vorzugsweise stehend
Norm:
DIN EN 1984: 2110-10
Produktmerkmal:
Keilflachschieber in Durchgangsform mit Flanschanschluss und steigender Spindel sowie nicht steigendem Handrad.
Zubehör
Flanschdichtung DN50 PN10/16/25/40 61x107x2 Klingersil C 4400
Lieferzeit: ab Lager
Flansch DN50 PN10/16 EN1092-1 11 B1 C22.8 / P250GH blank
Lieferzeit: ab Lager
Verbindungsset Flansch/Flansch DN50 - 2" Zoll für Flansch PN10/16/25/40 Stahl
Lieferzeit: 1
